预制水泥隔热板生产设备-防水保温板振动制板机

2020-1-20 0:43:41浏览次数:

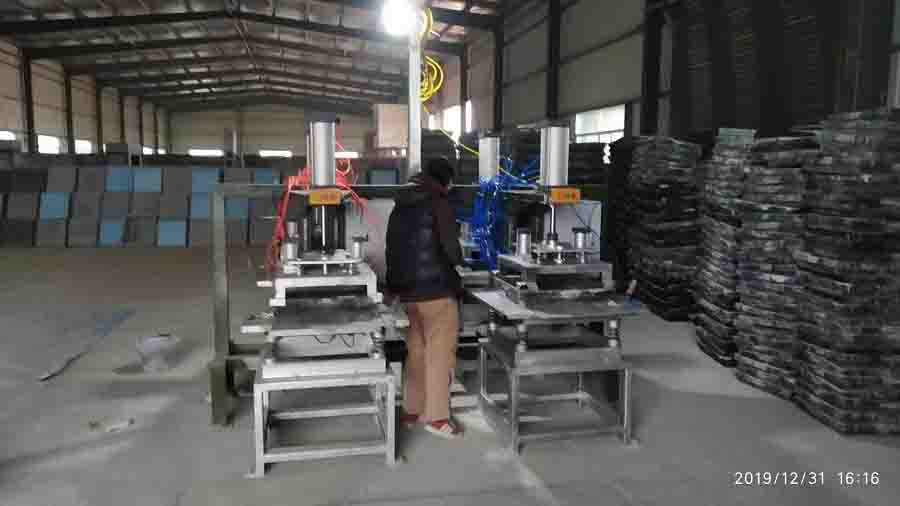

▲防水保温板振动制板机

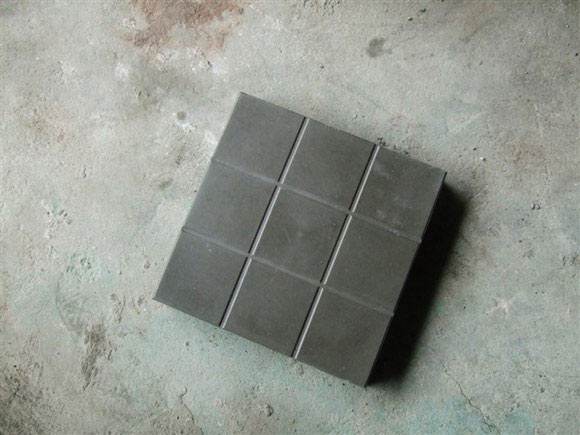

▲水泥保温隔热板

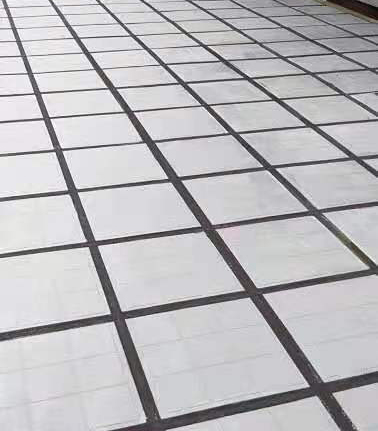

▲THK屋面复合保温隔热装饰板



1.总体概述


防水保温板动制板机技术方案说明书


1.1主要用途、适用范围


本设备用于生产THK屋面复合防水保温板。达到降低工人劳动强度、提高产品质量的目的。


1.2设备主要参数


动电机功率:1.1KW 压料力:100-350KG 可调泡沫板定位精度:±3mm 动时间:1-99s 可调。


压料装置升降行程:500mm


设备尺寸:2100x860x2500mm


1.3基本结构


动制板机的结构见附图,主要由动台(2 套)、压料装置(2 套)、安装架、底座、气动系统、电气控制系统等组成。


2.设备详细描述


2.1动台


1)、动台主要由动面板、模具定位块、减器、动电机、卸料机构(2 套)、底座等组成。其作用为固定模具、提供动力生产产品、压料装置上升时拉住卸料板一段行程以完成轧针从泡沫板中脱岀。


2)、卸料机构主要由滚轮、摆臂、弹簧、弹簧座、调力螺杆、铰支、铰支座、限位销、无油轴承等组成。作用为压料装置上升时拉住卸料板一段行程以完成轧针从泡沫板中脱岀。


2.2压料装置


压料装置主要由卸料板、卸料勾、模具定位块、轧针、直线轴承、弹簧、气缸、安装板等组成。其作用为动生产时定位并压住模具及泡沫板。


2.3电气系统


采用继电器作为控制系统,主要由断路器、接触器、继电器、计时器、磁性开关、直流电源、空气开关、电器柜、操作按钮、指示灯、电线电缆等组成。


2.4气动系统


气压系统包括气缸、气源处理单元、电磁阀、调压阀、气管接头及其他附件。3 生产流程。


放置钢丝网→混凝土倒入→电机预动→泡沫板定位→动成形→卸料,设备进入下个工作流程。
