点焊非标设备设计-长沙机械设计公司

2019-7-31 22:13:09浏览次数:

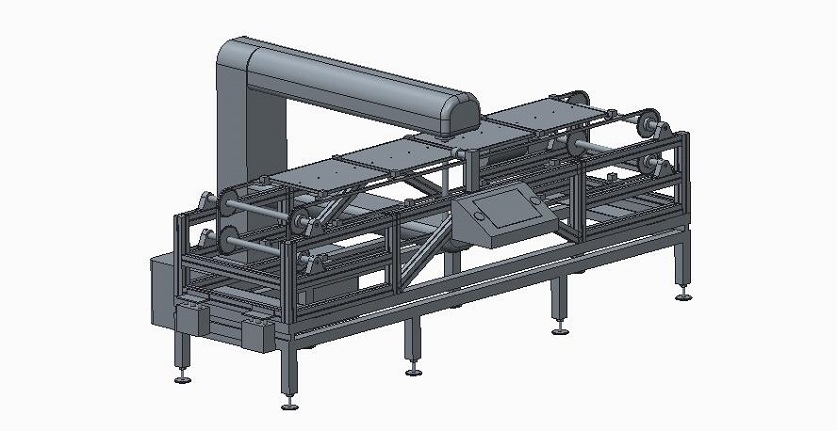

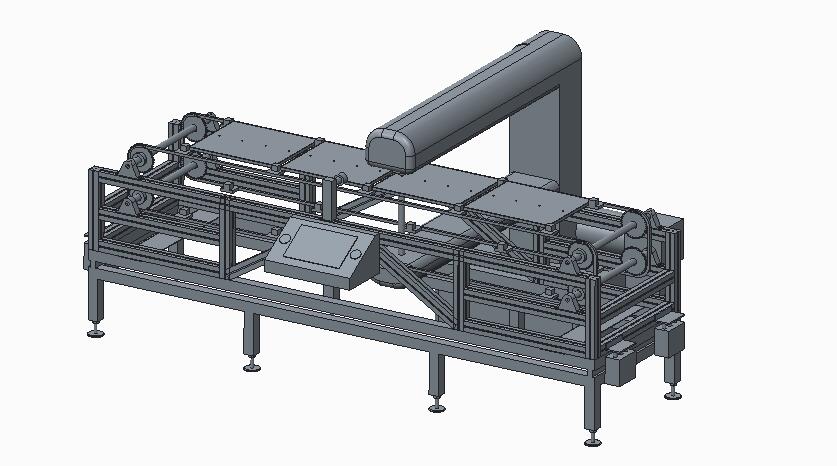

此设备为点焊专用设备,根据用户焊接工艺要求来完成工件点焊工作任务,除上下料为客户所规定手动外,其余工序均为连续自动可控,完成一块板的四孔点焊节拍为5-6(秒),输送线速度V=10m/min可调。


输送线为链轮链条输送,电机功率为1.5KW,且链条带边,并装有弹性压紧装置来定位工件,但拿开工件时又轻松自如。整条输送线能放四块工件板,上料放两块,点焊一块,下料一块,点焊机可放入输送线设备的上下之间,当链条行走时不会产生任何干涉现象,并且上下工件只需一个人操作并且安全可靠。


点焊时有上下气缸来完成起升距离,因为根据焊接工艺要求焊接钉杆部要进入点焊机下座孔内才可点焊,所以需要气缸上下起升,根据计算起升重量为0.3吨左右,用四台三轴气缸即可完成,且气缸起升平稳定准,并且八支腿装有缓冲弹簧机构。


焊接设备设计为连续焊接可控,根据焊接孔距尺寸来作为程序控制距离,准确无误。设备用可控程序操作,用80铝型材,链条安全外罩壳用304不锈钢板制作。纵向装有伺服电机等可调机构。
